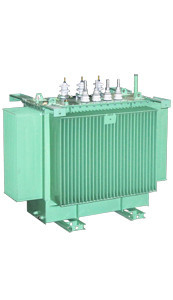

Трансформатор ТМГ-40/6(10)/0,4 масляный трехфазный
762 000 ₸
- Под заказ
Отправка с 05 мая 2024
Трансформатор ТМГ-40/6(10)/0,4 масляный трехфазныйПод заказ
762 000 ₸
+7 (701) 770-22-88
Офис г.Шымкент- +7 (701) 770-22-78
- +7 (700) 770-22-88
возврат товара в течение 14 дней по договоренности
Трансформаторы распределительные трехфазные масляные типа ТМГ
- Диапазон мощности 25-2500 кВА.
- Номинальное напряжение первичной обмотки ВН – 6; 10кВ.
- Регулирование напряжения ПБВ со стороны ВН - ±2х2,5%.
- Климатическое исполнение – У1,У3.
Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Температурные изменения объема масла компенсируется изменением объема гофрированных стенок бака за счет пластичной их деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды.
Структура условного обозначения ТМГ-Х/10(6)-У1
- ТМГ- Трансформатор трехфазный масляный герметичного исполнения с гофро стенкой.
- Х- Номинальная мощность, кВА.
- 10(6)- Класс напряжения, кВ.
- У1- Климатическое исполнение и категория размещения по ГОСТ 15150.
Характеристики
| Основные | |
|---|---|
| Страна производитель | Казахстан |
| Род установки | Открытый воздуха |
| Способ охлаждения обмоток | Масляный |
| Мощность | 40 кВА |
| Напряжение первичной обмотки | 6.1 кВ |
| Напряжение вторичной обмотки | 0.4 кВ |
| Количество фаз | 3 |
| Способ монтажа | На лапах |
| Количество обмоток трансформатора | 2 |
| Материал обмотки | Алюминий |
| Тип трансформатора | Понижающий |
| Ток холостого хода | 2.5 % |
| Напряжение короткого замыкания | 4 % |
| Масса | 335 кг |
| Материал изоляции пластин | Жаростойкая пленка/лак |
| Конструктивное исполнение | Бронестержневое |
| Максимальный ток | 57.7 А |
| Дополнительные характеристики | |
| Соединения обмоток | Звезда |
| Потери короткого замыкания | 870 Вт |
| Потери холостого хода | 170 Вт |
| Габаритные размеры | |
| Длина | 750 мм |
| Высота | 950 мм |
| Ширина | 590 мм |
