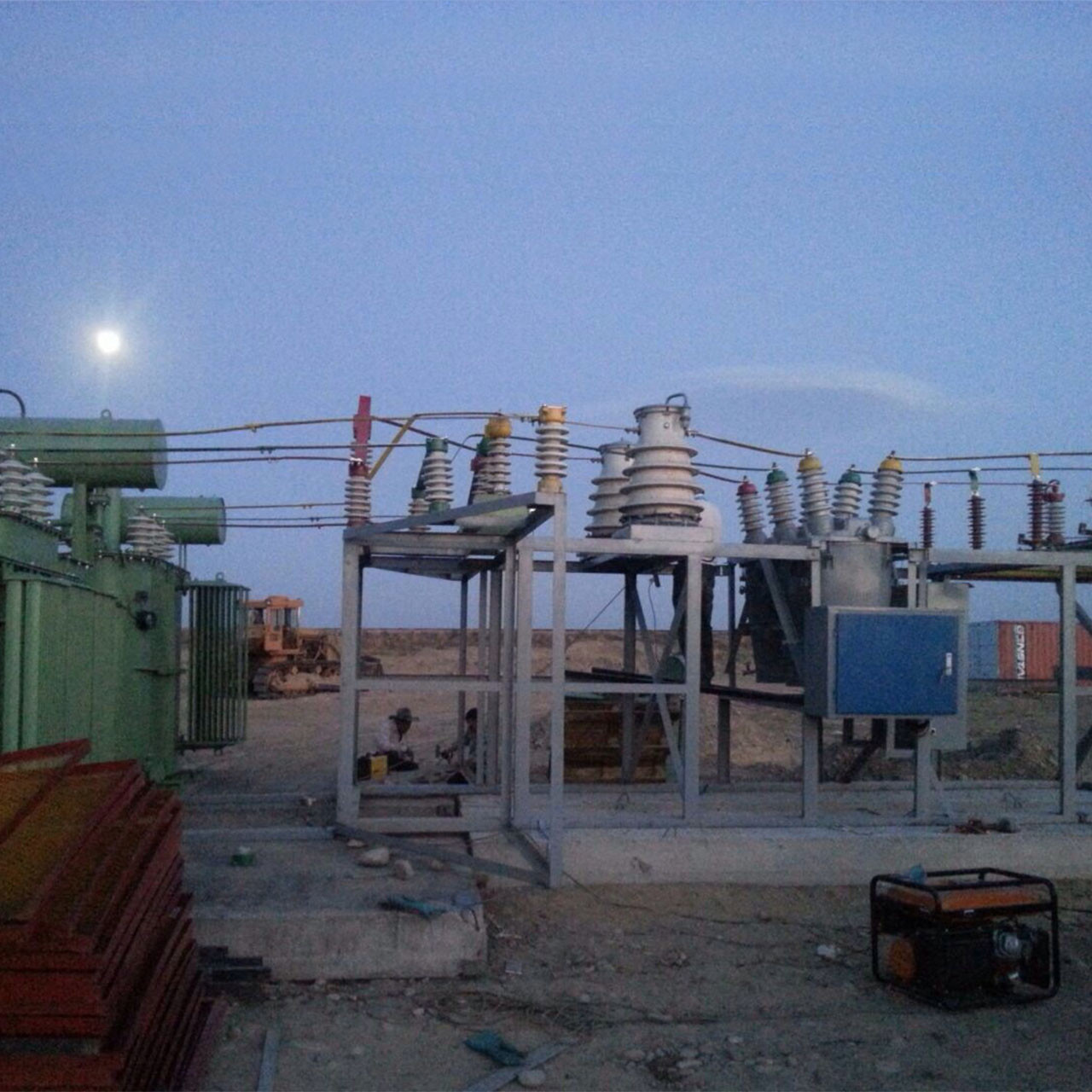

Строительство подстанции ОРУ 35 подключ
Комплектные трансформаторные подстанции предназначены для приема, преобразования и распределения электрической энергии 35 КВ трехфазного переменного тока промышленной частоты 50 и 60 Гц.
Модернизированные подстанции имеют в обозначении букву М – КТПБ(М).
По классу напряжения ТОО «Визард НТ» выпускает КТПБ 35/10, КТП 35/0,4, КТПБ 27,5/10кВ и КТПБ 24,5/04 кВ
Номинальное напряжение, кВ
Высшее 35
Низшее 6 (10),04
Мощность силового трансформатора, кВА 160 - 10000
Номинальный ток, А
цепей силовых трансформаторов 630
цепей линий и перемычек 630
Сквозной ток короткого замыкания (амплитуда), кА 16
Ток термической стойкости в течение 3с, кА 25
Типы основного оборудования ОРУ-35 кВ
Ограничители перенапряжения - ОПН-35
Разъединители - РДЗ-35
Трансформаторы тока - ТОЛ-35
Трансформаторы напряжения - ЗНОЛ-35
Силовые трансформаторы - согласно проекту
Базовый состав КРУ-10(6) кВ: 04кВ
2 ячейки ввода;
2 ячейки ТСН;
4 ячейки отходящих линий;
2 ячейки защиты трансформатора;
2 ячейки КУ;
2 резервные ячейки.
* Для передвижной КТПБ(М) 35 кВ.
Таблица 2.2
КТПУ 35/0,4 кВ
Основные атрибуты | |
---|---|
Системы передачи электроэнергии | Воздушная линия электропередачи, Кабельная линия электропередачи, Электропроводка |
Выбор оказываемых услуг | Ремонт, Монтаж, Обслуживание, Проектирование |
Системы преобразования электроэнергии | Трансформатор, Автотрансформатор |
Системы релейной защиты и автоматики | Защита от перенапряжения, Грозозащита, Защита от короткого замыкания, Источник бесперебойного питания, Система резервного электроснабжения |
Мощность монтируемого оборудования | 10000 кВт |
- Цена: Цену уточняйте
