Изготовление и монтаж ячейки ЯКНО - 10(6)
3 000 000 ₸/комплект
Показать оптовые цены- Под заказ
- Оптом и в розницу
- +7 (701) 770-22-78
- +7 (700) 770-22-88
Ячейки комплектные наружной установки ЯКНО предназначаются для приема и распределения электрической энергии переменного трехфазного тока напряжением 6(10) кВ

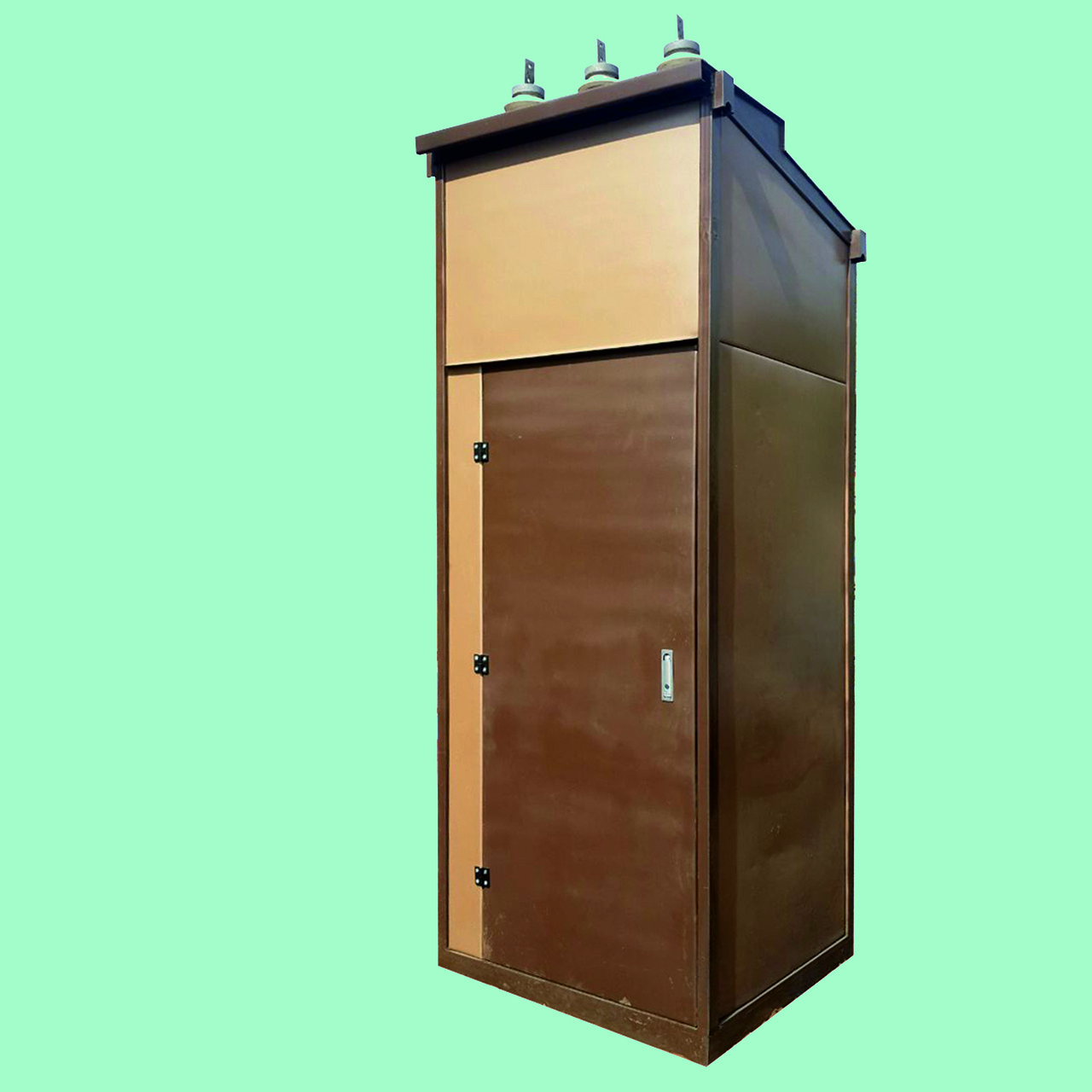

Ячейка ЯКНО - это сварная оболочка-корпус из листовой стали, внутри которой находится коммутационная аппаратура, устройства защиты и измерения. Производственная база компании "ВИЗАРД НТ" изготовливает ЯКНО согласно опросному листу индивидуально для каждого заказчика, детально прорабатывая основное и дополнительное оборудование ячейки. Наш завод учитывает все пожелания заказчика.
Производство ячейки ЯКНО мы начинаем с разработки конструктивных чертежей изделия. Затем из листа производится заготовка деталей корпуса с дальнейшей гибкой, сваркой и окраской конструкции. По окончанию сборки металлоконструкций, согласно схеме главных соединений, начинается монтаж электрооборудования ЯКНО (исходя из опросного листа).
Оборудование устанавливаемое для главных схем соединений ЯКНО:
- Масляный выключатель с приводом ПП-67
- Разъединители
- Заземлители
- Привода на заземлители и разъеденители
- Трансформаторы тока измерительные
- Нелинейные ограничители перенапряжения
- Блокировки электромагнитные, механические
- Релейная защита и автоматика
- Силовые шины
В ячейке ЯКНО используются различные виды защит и автоматики, как современных микропроцессорных блоках, так и на электромеханических реле. Камеры ЯКНО комплектуются различными видами электромагнитных и механических блокировок, которые не допускают ошибочных действий во время оперативных переключений, проводимых обслуживающим персоналом.
Дополнительные характеристики | |
---|---|
Минимальная рабочая температура | -40 град. |
Максимальная рабочая температура | 45 град. |
Тип выключателя | Масляный |
Основные | |
Конструкция | Цельносварная |
Тип монтажа | Вмонтированный |
Номинальное напряжение главной цепи | 10000 В |
Номинальный ток | 630 А |
Страна производитель | Казахстан |
Количество фаз | 3 |
Время переключения | 0 сек |
Количество обслуживаемых сторон | 2 |
Тип управления | Автоматическое/Ручное |
Количество выходов | 1 |
Количество шкафов | 1 шт. |
Тип щита | Осветительный |
Частота | 50 Гц |
Тип оборудования | Пункт распределительный |
Ток электродинамической стойкости | 31 кА |
Расположение | Вертикальное |
Количество вводов | 1 |
Нейтраль | Нет |
Количество трехфазных отходящих линий | 1 |
Габаритные размеры | |
Масса | 950 кг |
Пользовательские характеристики | |
Тип ввода ВН и НН | Ваздушный, кабельный |
Тип привода | ПП-67 |
Тип исполнения | наружной установки |
Видимый разрыв | РВЗ-10 |
Трансформатор тока | ТОЛ-10 |
- Цена: 3 000 000 ₸/комплект
