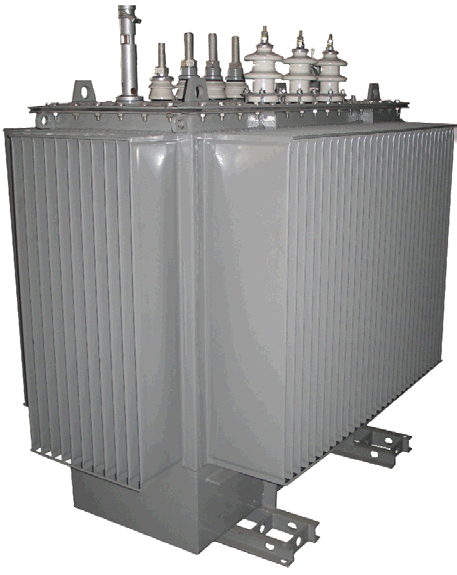

Трансформаторы распределительные трехфазные масляные типа ТМГ
- Диапазон мощности 25-2500 кВА.
- Номинальное напряжение первичной обмотки ВН – 6; 10кВ.
- Регулирование напряжения ПБВ со стороны ВН - ±2х2,5%.
- Климатическое исполнение – У1,У3.
Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Температурные изменения объема масла компенсируется изменением объема гофрированных стенок бака за счет пластичной их деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды.
Структура условного обозначения ТМГ-Х/10(6)-У1
- ТМГ- Трансформатор трехфазный масляный герметичного исполнения с гофро стенкой.
- Х- Номинальная мощность, кВА.
- 10(6)- Класс напряжения, кВ.
- У1- Климатическое исполнение и категория размещения по ГОСТ 15150.
Характеристики
Основные | |
---|---|
Количество фаз | 3 |
Мощность | 1000 кВА |
Напряжение первичной обмотки | 10 кВ |
Конструктивное исполнение | Бронестержневое |
Род установки | Закрытое помещение |
Материал обмотки | Алюминий |
Способ охлаждения обмоток | Масляный |
Напряжение вторичной обмотки | 0.4 кВ |
Страна производитель | Казахстан |
Напряжение короткого замыкания | 4.5 % |
Материал изоляции пластин | Жаростойкая пленка |
Количество обмоток трансформатора | 2 |
Тип трансформатора | Понижающий |
Дополнительная комплектация | |
Газовое реле | Да |
Дополнительные характеристики | |
Соединения обмоток | Звезда |
Информация для заказа
- Цена: Цену уточняйте
